Attuatore lineare a 24 V DC per movimentazione ad alta forza.
Spinta fino a 6.000 N, trazione fino a 4.000 N e protezione massima IP66.
| Ambito applicativo | Industria, Medicale |
|---|

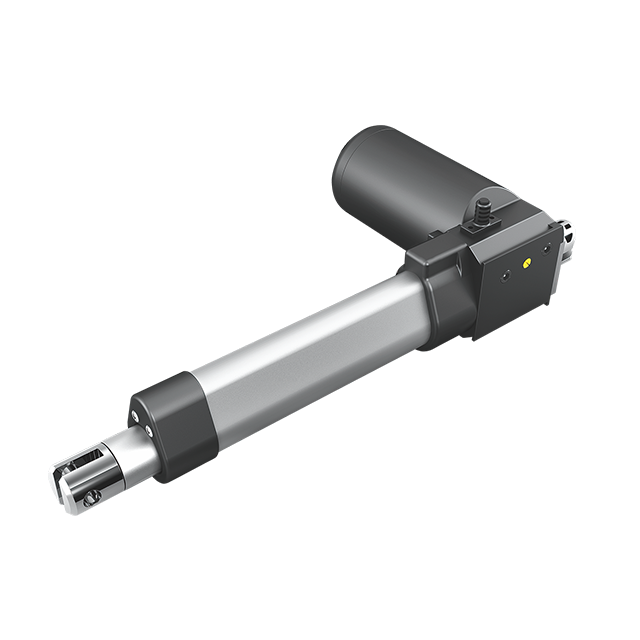

Il JC35DNF è un attuatore lineare a 24 V DC per movimentazione ad alta forza, con motore a magneti permanenti e finecorsa elettronici integrati.
Le cinque configurazioni coprono valori di spinta da 500 a 6.000 N, trazione da 500 a 4.000 N, velocità a vuoto da 8,5 a 75 mm/s e corsa massima da 400 a 650 mm. Il grado di protezione massimo è IP66 e il ciclo di lavoro è del 10%: massimo 2 minuti di funzionamento e 18 minuti di pausa.
È compatibile con le centraline JCB35E, JCB35Q, JCB35T e JCB35R. Sono previste le opzioni solo spinta e anti-pitch; le certificazioni indicate sono CE, UL 60601-1 e IEC 60601-1.
Attuatore lineare a 24 V DC per movimentazione ad alta forza, con motore a magneti permanenti e finecorsa elettronici integrati.
| Forza massima in spinta | 500–6.000 N secondo configurazione |
|---|---|
| Forza massima in trazione | 500–4.000 N secondo configurazione |
| Corsa | 400–650 mm max secondo configurazione |
| Grado di protezione | IP66 max |
| Ciclo di lavoro | 10%; max 2 min ON / 18 min OFF |
| Temperatura di esercizio | +5…+40 °C |
| Lunghezza di installazione | L = S + 200 mm |
| Feedback e opzioni | Solo spinta; anti-pitch |
| Tensione / alimentazione | 24 V DC |
| Velocità | 8,5–75 mm/s a vuoto; 6–55 mm/s a pieno carico |
| Rumorosità | Media <48 dB con rumore ambiente <40 dB |
| Prodotti compatibili | JCB35E; JCB35Q; JCB35T; JCB35R |
| Certificazioni e norme | CE; UL 60601-1; IEC 60601-1 |
| Configurazione | Spinta massima | Trazione massima | Velocità a vuoto | Corsa |
|---|---|---|---|---|
| Passo 4 mm — 24 V | 6000 N | 4000 N | 8,5 mm/s | 400 mm |
| Passo 5 mm — 24 V — 4.000 N | 4000 N | 4000 N | 12 mm/s | 500 mm |
| Passo 5 mm — 24 V — 2.000 N | 2000 N | 2000 N | 22 mm/s | 600 mm |
| Passo 12 mm — 24 V | 1000 N | 1000 N | 58 mm/s | 600 mm |
| Passo 16 mm — 24 V | 500 N | 500 N | 75 mm/s | 650 mm |
Per l’attuatore lineare JC35DNF: forza massima in spinta: 500–6.000 N secondo configurazione; forza massima in trazione: 500–4.000 N secondo configurazione; corsa: 400–650 mm max secondo configurazione.
Per l’attuatore lineare JC35DNF: grado di protezione: IP66 max; ciclo di lavoro: 10%; max 2 min ON / 18 min OFF; temperatura di esercizio: +5…+40 °C.
Per l’attuatore lineare JC35DNF: lunghezza di installazione: L = S + 200 mm; feedback e opzioni: Solo spinta; anti-pitch; prodotti compatibili: JCB35E; JCB35Q; JCB35T; JCB35R.
