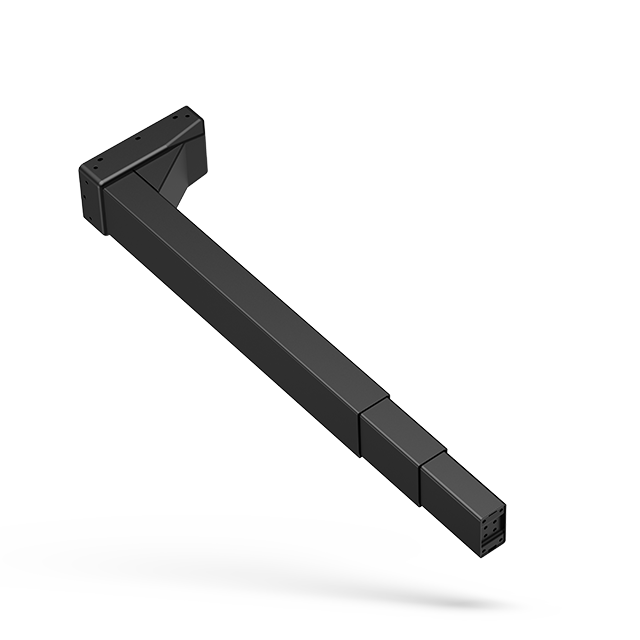

Colonna di sollevamento rettangolare a tre stadi in configurazione invertita.
Carico nominale 800 N, corsa 650 mm e velocità tipica massima 35 mm/s da tabella tecnica.
| Ambito applicativo | Industria, Smart Office |
|---|---|
| Forma della colonna | A L |
| Numero di stadi | 3 stadi |
| Posizione di montaggio | Invertita |
La JS36DR1-3-R è una colonna di sollevamento rettangolare a tre stadi, in configurazione invertita, per scrivanie regolabili. Il tubo di sezione minore è montato sulla struttura del piede.
La tabella tecnica riporta un carico nominale di 800 N, autobloccaggio di 1.200 N, velocità tipica massima di 35 mm/s, corsa di 650 mm e lunghezza integrata di 560 mm. I profili misurano 80 × 50, 75 × 45 e 70 × 40 mm.
È compatibile con le centraline JCB35N1, JCB35N2, JCB35N3 e JCB35N4. Il sistema può funzionare con una singola colonna o in parallelo fino a dodici colonne.
Colonna di sollevamento rettangolare a 3 stadi, in configurazione invertita, per scrivanie regolabili.
| Forza massima in spinta | 800 N |
|---|---|
| Corsa | 650 mm |
| Ciclo di lavoro | 10%; massimo 2 min di funzionamento e 18 min di pausa continuativa a pieno carico |
| Temperatura di esercizio | Uso interno; stoccaggio e trasporto da -10 a +70 °C |
| Lunghezza di installazione | 560 mm |
| Feedback e opzioni | Autobloccaggio 1.200 N; sensore Hall per funzionamento parallelo |
| Velocità | 35 mm/s da tabella tecnica; il testo caratteristiche riporta 40 mm/s |
| Rumorosità | <50 dB |
| Dimensioni | Profili 80 × 50 / 75 × 45 / 70 × 40 mm; alloggiamento motore 176 × 96 × 46 mm |
| Prodotti compatibili | JCB35N1; JCB35N2; JCB35N3; JCB35N4; funzionamento singolo o parallelo fino a 12 colonne |
| Certificazioni e norme | EN 60335-1; UL 962 |
| Numero di stadi | 3 |
| Carico nominale | 800 N |
| Momento flettente massimo | 150 Nm |
| Consumo in standby | <0,1 W per il sistema |
| Tecnologia anticollisione | Funzione anticollisione del sistema |
| Montaggio | Configurazione invertita; tubo di sezione minore montato sulla struttura del piede |
Per la colonna di sollevamento JS36DR1-3-R: forza massima in spinta: 800 N; corsa: 650 mm; velocità: 35 mm/s da tabella tecnica; il testo caratteristiche riporta 40 mm/s.
Per la colonna di sollevamento JS36DR1-3-R: ciclo di lavoro: 10%; massimo 2 min di funzionamento e 18 min di pausa continuativa a pieno carico; temperatura di esercizio: Uso interno; stoccaggio e trasporto da -10 a +70 °C; rumorosità: <50 dB.
Per la colonna di sollevamento JS36DR1-3-R: lunghezza di installazione: 560 mm; feedback e opzioni: Autobloccaggio 1.200 N; sensore Hall per funzionamento parallelo; dimensioni: Profili 80 × 50 / 75 × 45 / 70 × 40 mm; alloggiamento motore 176 × 96 × 46 mm.
