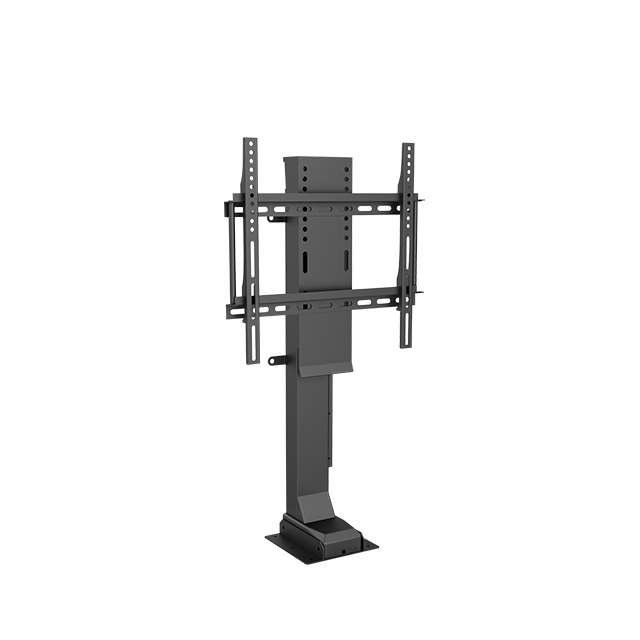

TV Lift cabinet Base JC35VT è sistema di sollevamento tv per tv da 25 a 60 pollici; librerie, mobili contenitori e controsoffitti.
| Ambito applicativo | Smart Home |
|---|
TV Lift cabinet Base JC35VT è sistema di sollevamento tv per tv da 25 a 60 pollici; librerie, mobili contenitori e controsoffitti.
Le caratteristiche tecniche comprendono Spinta max 600 N; autobloccaggio 700 N; 25 mm/s a carico; JC35VT-650: 570–1.220 mm; JC35VT-1000: 810–1.810 mm.
Integrazione e controllo: Pulsantiera JCHT35K9 o telecomando JCHR35C4; centralina JCB35NS1; Centralina JCB35NS1; telecomando JCHR35C4; pulsantiera JCHT35K9.
Sistema di sollevamento TV
| Forza massima in spinta | 600 N |
|---|---|
| Corsa | JC35VT-650: 570–1.220 mm; JC35VT-1000: 810–1.810 mm |
| Grado di protezione | IP20 |
| Ciclo di lavoro | 10%; max 2 min lavoro continuo e 18 min pausa |
| Temperatura di esercizio | +5…+40 °C |
| Lunghezza di installazione | Coperchio avvolgibile con cerniera debole 95° oppure piastra verticale montata superiormente |
| Feedback e opzioni | Pulsantiera JCHT35K9 o telecomando JCHR35C4; centralina JCB35NS1 |
| Tensione / alimentazione | 100–240 V AC |
| Velocità | 25 mm/s a carico |
| Peso | 16,5 kg (-650); 21 kg (-1000) |
| Dimensioni | Larghezza staffa 465 mm per -650 e 695 mm per -1000; quote complete nel disegno |
| Prodotti compatibili | Centralina JCB35NS1; telecomando JCHR35C4; pulsantiera JCHT35K9 |
| Certificazioni e norme | CE; UL |
| Montaggio | Coperchio avvolgibile con cerniera debole 95° oppure piastra verticale montata superiormente |
| Configurazione | Spinta massima | Velocità a vuoto | Corsa | Peso |
|---|---|---|---|---|
| JC35VT-650 | 600 N | 25 mm/s a carico | 570–1.220 mm | 16,5 kg |
| JC35VT-1000 | 600 N | 25 mm/s a carico | 810–1.810 mm | 21 kg |
Per il sistema di sollevamento JC35VT: forza massima in spinta: 600 N; corsa: JC35VT-650: 570–1.220 mm; JC35VT-1000: 810–1.810 mm; velocità: 25 mm/s a carico.
Per il sistema di sollevamento JC35VT: grado di protezione: IP20; ciclo di lavoro: 10%; max 2 min lavoro continuo e 18 min pausa; temperatura e condizioni d'esercizio: +5…+40 °C.
Per il sistema di sollevamento JC35VT: prodotti compatibili: Centralina JCB35NS1; telecomando JCHR35C4; pulsantiera JCHT35K9; comandi e feedback: Pulsantiera JCHT35K9 o telecomando JCHR35C4; centralina JCB35NS1; montaggio: Coperchio avvolgibile con cerniera debole 95° oppure piastra verticale montata superiormente.
