Attuatore lineare in linea per applicazioni medicali, riabilitative e tecniche.
Spinta da 500 a 2.500 N, corsa standard da 50 a 300 mm e protezione massima IPX6.
| Ambito applicativo | Industria, Medicale |
|---|

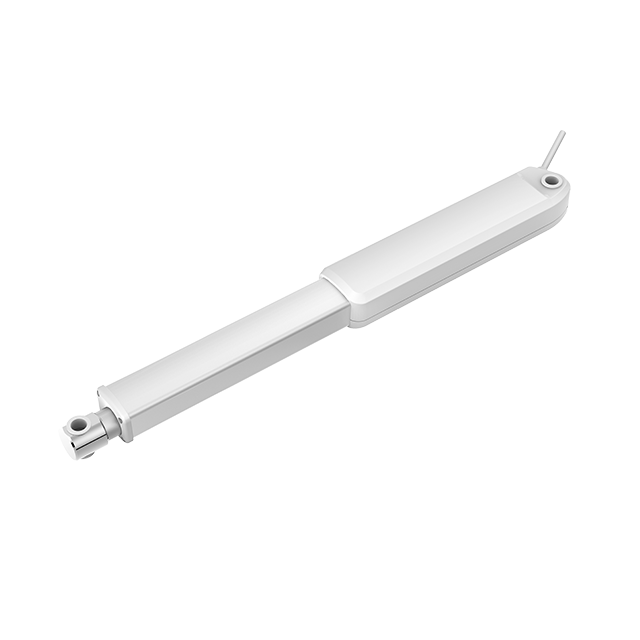

Il JC35N8 è un attuatore lineare in linea per applicazioni medicali, riabilitative e tecniche, tra cui letti ospedalieri, letti assistenziali e sollevatori per pazienti.
Le configurazioni a 24 o 29 V DC coprono valori di spinta da 500 a 2.500 N e di trazione da 500 a 900 N, con corsa standard da 50 a 300 mm. Il grado di protezione massimo è IPX6 e il ciclo di lavoro è del 10%: massimo 2 minuti di funzionamento e 18 minuti di pausa.
Sono disponibili dado di sicurezza, sensore Hall e versione solo spinta. Il peso indicativo è di circa 0,8 kg; la corsa può essere estesa su richiesta, senza un valore massimo specificato.
Attuatore lineare in linea per applicazioni medicali, riabilitative e tecniche.
| Forza massima in spinta | 500–2.500 N secondo configurazione |
|---|---|
| Forza massima in trazione | 500–900 N secondo configurazione |
| Corsa | 50–300 mm standard; estensione su richiesta senza valore specificato |
| Grado di protezione | IPX6 max |
| Ciclo di lavoro | 10%; max 2 min ON / 18 min OFF |
| Feedback e opzioni | Dado di sicurezza; Hall; solo spinta |
| Tensione / alimentazione | 24 o 29 V DC |
| Velocità | 3,8–10,5 mm/s a vuoto; 2,8–9,5 mm/s a pieno carico |
| Peso | Circa 0,8 kg |
| Certificazioni e norme | CE |
| Configurazione | Spinta massima | Trazione massima | Velocità a vuoto | Corsa |
|---|---|---|---|---|
| 2.500 N — 24 V — passo 2,5 mm | 2500 N | 900 N | 3,8 mm/s | 50–300 mm |
| 2.000 N — 24 V — passo 3 mm | 2000 N | 900 N | 4,6 mm/s | 50–300 mm |
| 1.500 N — 24 V — passo 3 mm | 1500 N | 900 N | 4,6 mm/s | 50–300 mm |
| 800 N — 24 V — passo 5 mm | 800 N | 800 N | 7,3 mm/s | 50–300 mm |
| 500 N — 24 V — passo 6 mm | 500 N | 500 N | 8,8 mm/s | 50–300 mm |
| 2.500 N — 29 V — passo 2,5 mm | 2500 N | 900 N | 4,6 mm/s | 50–300 mm |
| 2.000 N — 29 V — passo 3 mm | 2000 N | 900 N | 5,5 mm/s | 50–300 mm |
| 1.500 N — 29 V — passo 3 mm | 1500 N | 900 N | 5,5 mm/s | 50–300 mm |
| 800 N — 29 V — passo 5 mm | 800 N | 800 N | 8,8 mm/s | 50–300 mm |
| 500 N — 29 V — passo 6 mm | 500 N | 500 N | 10,5 mm/s | 50–300 mm |
Per l’attuatore lineare JC35N8: forza massima in spinta: 500–2.500 N secondo configurazione; forza massima in trazione: 500–900 N secondo configurazione; corsa: 50–300 mm standard; estensione su richiesta senza valore specificato.
Per l’attuatore lineare JC35N8: grado di protezione: IPX6 max; ciclo di lavoro: 10%; max 2 min ON / 18 min OFF; tensione / alimentazione: 24 o 29 V DC.
Per l’attuatore lineare JC35N8: feedback e opzioni: Dado di sicurezza; Hall; solo spinta; definizione tecnica: Attuatore lineare in linea per applicazioni medicali, riabilitative e tecniche; velocità: 3,8–10,5 mm/s a vuoto; 2,8–9,5 mm/s a pieno carico.
