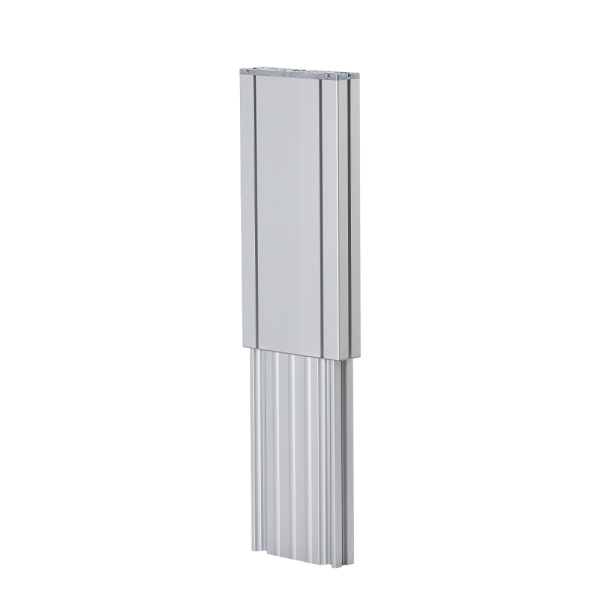

Colonna telescopica a due stadi per applicazioni industriali.
Quattro configurazioni da 800 a 3.200 N, corse standard 350–500 mm e velocità a vuoto di 9 o 18 mm/s.
| Ambito applicativo | Industria |
|---|---|
| Numero di stadi | 2 stadi |
Hexalift è una colonna telescopica a due stadi per applicazioni industriali, disponibile in quattro configurazioni di azionamento.
Le configurazioni coprono spinte massime da 800 a 3.200 N, trazioni massime da 400 a 1.600 N e velocità a vuoto di 9 o 18 mm/s. Le corse standard sono 350, 400, 450 e 500 mm, con lunghezze retratte rispettivamente di 530, 580, 630 e 680 mm; sono previste corse personalizzate fino a 700 mm.
Tutte le configurazioni lavorano a 24 V DC e assorbono 7 A a pieno carico. Sono presenti finecorsa integrati e due sensori Hall, con risoluzione di 0,0941 o 0,2092 mm per segnale secondo la configurazione. Il montaggio è disponibile con o senza staffe.
Colonna telescopica a due stadi per applicazioni industriali.
| Forza massima in spinta | 800–3.200 N secondo configurazione |
|---|---|
| Forza massima in trazione | 400–1.600 N secondo configurazione |
| Corsa | 350 / 400 / 450 / 500 mm standard; fino a 700 mm personalizzata |
| Grado di protezione | Fino a IP54 |
| Ciclo di lavoro | S3 1/9, 10% |
| Temperatura di esercizio | +10…+40 °C |
| Lunghezza di installazione | Lunghezza retratta = corsa + 180 mm |
| Feedback e opzioni | Finecorsa integrati; 2 sensori Hall, 0,0941 o 0,2092 mm/segnale secondo configurazione |
| Tensione / alimentazione | 24 V DC |
| Velocità | 9 o 18 mm/s a vuoto secondo configurazione |
| Peso | 11,7 o 12,6 kg secondo configurazione |
| Numero di stadi | 2 |
| Momento flettente massimo | 1.200 Nm statico; 500 Nm dinamico; laterale 450 Nm statico e 225 Nm dinamico |
| Montaggio | Con o senza staffe |
| Configurazione | Spinta massima | Trazione massima | Velocità a vuoto | Corsa | Stadi | Peso | Lunghezza retratta |
|---|---|---|---|---|---|---|---|
| V1 / HD240D | 3.200 N | 1.600 N | 9 mm/s | 350 / 400 / 450 / 500 mm; fino a 700 mm personalizzata | 2 | 12,6 kg | 530 / 580 / 630 / 680 mm |
| V2 / HD240G | 2.000 N | 1.000 N | 18 mm/s | 350 / 400 / 450 / 500 mm; fino a 700 mm personalizzata | 2 | 12,6 kg | 530 / 580 / 630 / 680 mm |
| V3 / HM240D | 2.000 N | 1.000 N | 9 mm/s | 350 / 400 / 450 / 500 mm; fino a 700 mm personalizzata | 2 | 11,7 kg | 530 / 580 / 630 / 680 mm |
| V4 / HM240G | 800 N | 400 N | 18 mm/s | 350 / 400 / 450 / 500 mm; fino a 700 mm personalizzata | 2 | 11,7 kg | 530 / 580 / 630 / 680 mm |
Hexalift è disponibile in quattro versioni. V1 offre 3.200 N in spinta, 1.600 N in trazione e 9 mm/s a vuoto; V2 2.000 N, 1.000 N e 18 mm/s; V3 2.000 N, 1.000 N e 9 mm/s; V4 800 N, 400 N e 18 mm/s.
Le corse standard sono 350, 400, 450 e 500 mm. La lunghezza retratta corrispondente è 530, 580, 630 e 680 mm; la relazione indicata è lunghezza uguale a corsa più 180 mm.
Il grado di protezione arriva fino a IP54 e dipende dalla posizione di installazione. Il ciclo di lavoro S3 è 1 minuto di funzionamento e 9 minuti di pausa, pari al 10%.
